Test Chart

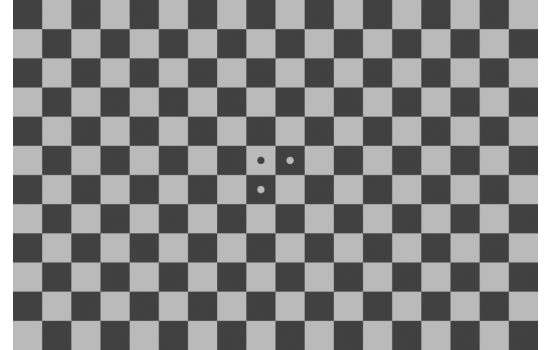

Checkerboard Test Chart


Checkerboard Test Chart 는 matte inkjet(무광 잉크젯), photographic paper, film, 및 chrome-on-glass 재질로 공급이 가능합니다.
이 차트는 Checkerboard 모듈에서 사용 할 수 있도록 설계되어있습니다.
이 모듈은 좀 더 많은 영역에서의 이미지의 샤프니스, 측면 색수차 및 왜곡의 자동 측정을 제공하여, 다양한 테스트 거리에서의 테스트를 가능하게 해 줍니다.

Checkerboard Module 에 대해 좀 더 자세히 알고 싶다면 클릭하세요.

Checkerboard Test Chart는 가시광선 영역과 근적외선 영역에서 사용 가능합니다. 가시광선 주파수에서는 무광 잉크젯, 반사형 인화용지, 혹은 투과형 LVT 필름 중 선택 할 수 있습니다.
Contrast 비는 잉크젯과 인화용지의 경우 4:1, 10:1 과 45:1이 해당되며, 필름 타겟의 경우 100:1이 추가됩니다.
모든 잉크젯, 인화용지 및 필름 옵션은 12개의 수직 정사각형의 패턴으로 인쇄됩니다.

Chrome on Glass Checkerboard Targets 은 근적외선 및 가시광 영역에서 사용 가능하며 10:1의 contrast 비를 가집니다
1mm (30x30), 2mm (15x15), 4mm (7x7 or 20x20) 혹은 8mm (10x10)의 정사각형 크기로 2” 또는 4” 중 선택가능 합니다.
또는 사각형의 크기와 치수가 0.042mm (10x20), 0.021mm (20x20) 및 0.011mm (40x40)인 세가지 패턴이 있는 1”x3”의 플레이트를 선택 할 수 있습니다.

 <Checkboard Test Chart Options>
Spectrum Substrate Conrast Ratio Size Square Height MP Suitability
Visible Reflective Matte 4:1, 10:1, 45:1 XS, SM, MD, LG (see below) 12 See table below
Visible Transmissive Film 4:1, 10:1, 100:1 8” x 10” 12 13 MP
Near Infrared (NIR) & Visible Photographic Reflective 4:1, 10:1, 45:1 SM, MD, LG (see below) 12 See table below
Near Infrared (NIR) & Visible Reflective Matte 4:1, 10:1, 45:1 XS, SM, MD, LG (see below) 12 See table below
Near Infrared (NIR) & Visible Transmissive Film 4:1, 10:1, 100:1 12" x 20” 12 24 MP
Near Infrared (NIR) & Visible Transmissive Film 4:1, 10:1, 100:1 16" x 20” 12 33 MP
Near Infrared (NIR) & Visible Chrome on Glass 10:1 2” plate with 1, 2, or 4mm squares 30x30, 15x15, 7x7 6 MP
Near Infrared (NIR) & Visible Chrome on Glass 10:1 4” plate with 4 or 8mm squares 20x20 or 10x10 26 MP
Near Infrared (NIR) & Visible Chrome on Glass 10:1 1" x 3" plate with three charts 10x20, 20x20 and 40x40


<반사형 재질의 용지 크기와 유효 영역 옵션>
잉크젯 차트는 4가지의 표준 사이즈가 제공 가능합니다 :

  용지 크지(가장자리 포함) Active Area MP 적합성
X-Small 8.5" × 12.75" 7.9" × 11.85" 3.1
Small 16" × 24" 15.4" × 23.1" 5.9
Medium 24" × 36" 23.4" × 35.1" 14.3
Large 44" × 66" 43.4" × 65.1" 28.1

인화용지 차트는 3가지의 표준 사이즈가 제공 가능합니다 :

  용지 크지(가장자리 포함) Active Area MP 적합성
Small 16" × 24" 15.4" × 23.1" 11.8
Medium 24" × 36" 23.4" × 35.1" 28.6
Large 44" × 66" 43.4" × 65.1" 56.2
