Imatest 36-Patch Dynamic Range Test Charts






36개의 낮은 노이즈 덴시티 패치를 가지고 있는 이 타겟은 덴시티 범위 50bB, 100dB 및 150dB 이상의 3가지 종류로 나누어 집니다.
이 세종류의 옵션은 각각 낮고, 넓고, 매우 높은 다이나믹 레인지 시스템의 요구 사항 조건을 충족합니다.
거의 원형에 가까운 패치 배열을 통해 비네팅이 결과에 미치는 영향을 최소화 할 수 있습니다.
Wide와 Ultra-High 옵션의 경우, 차트의 좌우 영역에 HDR 성능을 방해 할 수 있는 플레어 라이트를 감지하기 위한 부분이 있습니다.
차트의 크기는 유효 영역 197x235mm (7.75x9.25 inches) 이며, 203x254mm (8x10 inch) 크기의 고정밀 LVT 필름에 인쇄됩니다.
옵션으로 보관 및 탈착이 용이하도록 아크릴 프레임을 선택 할 수 있으며 Imatest DarkWorld Mask(아래 details 참고)도 선택 할 수 있습니다.
어안렌즈 측정을 위한 커스텀 버전의 pre-distorted 차트도 제작이 가능합니다. 고객센터로 문의 주시기 바랍니다.
실제 측정 덴시티 CSV 레퍼런스 파일이 포함된 제품입니다.

Details
Imatest Dynamic Range (ITDR) 테스트 차트는 모든 요구 사항에 맞출 수 있도록 세가지 종류의 덴시티 옵션을 가지고 있습니다.
다양한 이미징 시스템의 Dynamic Range, TonalResponse와 Noise를 노출 별 여러 장의 이미지를 사용하는 대신 하나의 이미지를 이용하여 측정 할 수 있습니다.
ITHDR36의 slanted edges는 MTF측정을 위해 4:1의 대비율을 가지고 있습니다.
Edge는최고 품질의 잉크젯 차트보다 3배 이상인  MTF50 >= 16 cycles/mm 입니다.
중성 Gray 배경의 Density는36-patch Dynamic Range target와 매우 유사하며 카메라의 적정 자동 노출이 가능하도록 해 줍니다.
검은색 배경의 HDR 테스트타겟은 자동 노출 카메라 사용시 밝은 영역이 과노출 되는 경향이 있습니다.
HDR 차트의 유효 영역은197 x 235mm로 이는  폐사의 ITI LED lightbox에 적합한 크기입니다.
본 차트는 이미지 센서 테스트 시에 적합한 광원인 매우 높은 밝기의 광원 장비(약 10,000lux~100,000lux 사이)와 함께 사용할 것을 추천합니다.

이 차트는 근본적으로 차이가 있는 카메라와 센서의 dynamic range 를 측정하는데 모두 적합합니다.
카메라의 DR 측정은 렌즈의 반사광(표유광)에 영향을 받습니다. 본 차트는 이러한 실제 상황을 재현할 수 있도록 해 줍니다.
센서 측정의 경우 후처리 되지 않은  RAW 이미지에서의 패치 픽셀과 노이즈 레벨을 기초로 측정하는데, 이는 Multicharts / Multitest / eSFR ISO Noise 에서 설명된 기법인 암부 및 광자 노이즈에 기반한 방정식에 데이터를 맞추는 것입니다.

옵션 사항인 아크릴 프레임을 이용할 경우 ITI LightBox로부터 쉽게 차트를 탈착 할 수 있습니다.
본 차트는 3가지 유형으로 제공이 가능합니다.

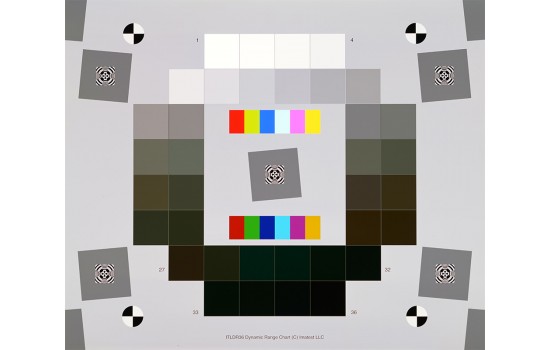

ITLDR36 – 작은 픽셀의 낮은 DR 카메라용인 Low Dynamic Range (50dB). 이 타겟은 카메라 폰이나 태블릿 등에 적합합니다. 4:5 and 16:9 두 가지 종횡비로 제공 가능합니다.

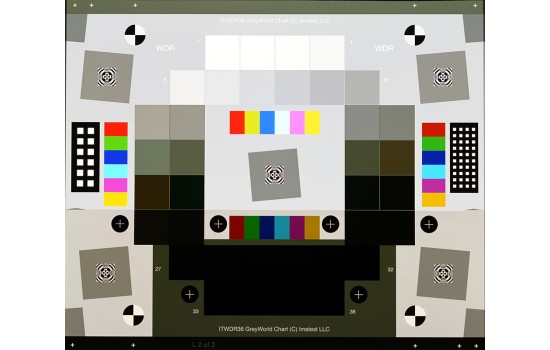

ITWDR36 – 대부분의 고성능 카메라, DSLR, 큰 미러리스 카메라 (Micro 3/4, APS-C, 등.)와 ” HDR”  아닌 일반 고품질 카메라 용의  Wide Dynamic Range (100dB)
ITUHDR36 - HDR 카메라를 위해 특수 설계된 Ultra-High Dynamic Range (150dB)


옵션인 DarkWorld mask는 차트 및 프레임과 짝을 이루어 카메라로 추가적인 빛이 들어오는 것을 차단합니다.
표준 “ GreyWorld” 타겟 (LDR/WDR/UHDR)의 측정 영역 이외에 포함된 추가적인 빛은 테스트 대상 카메라가 플레어 라이트가 렌즈 안으로 들어오는 상태인 실제 환경과 유사한 장면에서 좋은 자동 노출을 얻도록 하기 위한 것입니다.

The IEC 62676-5 표준 타겟은 ITUHDR36 + DarkWorld mask를 ITI LED Lightbox 100,000lux로 조광한 타겟입니다.
DarkWorld mask를 적용하고 나면 측정 패치와 등록 마크의 60%만 볼 수 있습니다. 어두워진 장면은 최대 DR을 더 많이 얻을 수 있는 야간의 환경을 구현하기 위해 사용 할 수 있습니다.
이 타겟은 노출 설정이 더 어렵기 때문에 노출을 중단하고 mask가 있거나 혹은 없는 상태를 얼마나 잘 인식하는지 봄으로써 플레어 라이트가 카메라 시스템의 DR을 얼마나 감소시키는지 확인 할 수 있습니다.
